Lab 2 WLAN (Konfigurasi Point to Multi Point) MikroTik Routerboard


Tabel Addressing
No.
Device
IP Address
1.
Routerboard AP
Ether1 : 172.16.11.210
Wlan1 : 21.21.21.1
2.
Routerboard Client
Ether1 : -
Wlan1 : 21.21.21.3

Tujuan
  • Dapat mengetahui cara konfigurasi point to multi point
  • Dapat mengetahui cara konfigurasi Internet dengan MikroTik Routerboard.

Konsep Dasar
Point to Multi Point adalah suatu cara pointing yang ditujukan untuk melakukan pointing antara satu device ke banyak device.

Bahan-bahan
  • MikroTik Routerboard
  • Kabel UTP
  • Switch
  • Aplikasi WinBox

Langkah-langkah
Routerboard Access Point

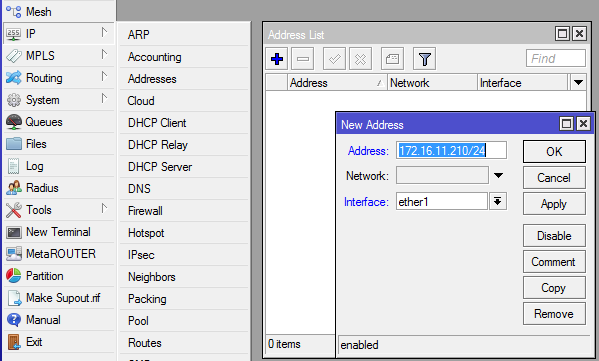

  1. Langkah pertama, tambahkan IP Address ether1, klik Apply lalu OK.
D:\Data Ana\DATA BARU\JNIRKABEL\ZAINUN\Lab 2 Wireless Access Point to Multi Point\AP\1.PNG

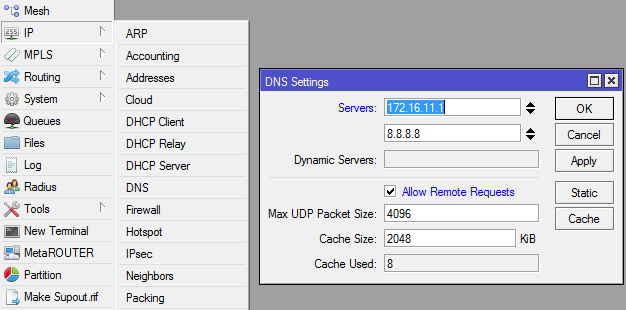

  1. Selanjutnya pilih DNS untuk menambahkan IP DNS Server.
D:\Data Ana\DATA BARU\JNIRKABEL\ZAINUN\Lab 2 Wireless Access Point to Multi Point\AP\3.PNG

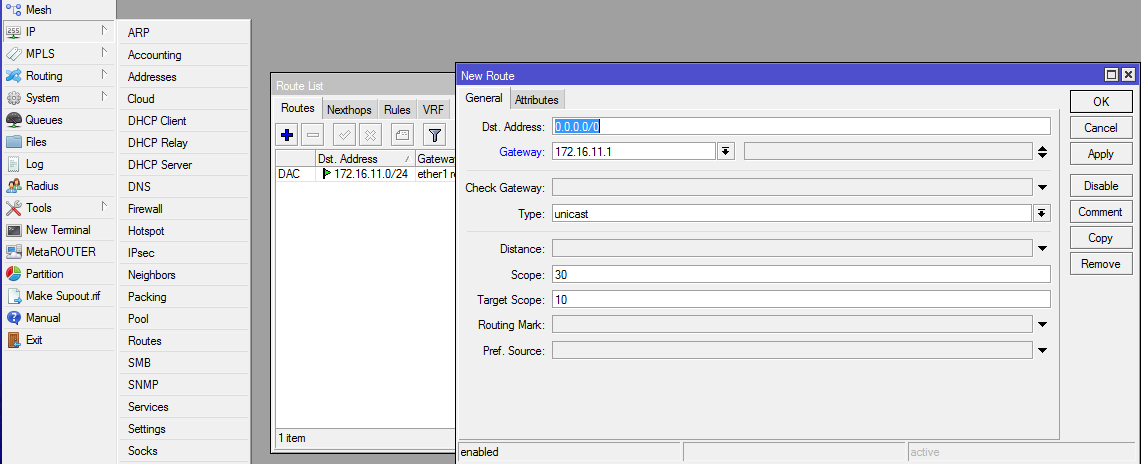

  1. Selanjutnya pilih menu IP lalu pilih Routes, klik ikon “+” dan tambahkan IP Gateway.
D:\Data Ana\DATA BARU\JNIRKABEL\ZAINUN\Lab 2 Wireless Access Point to Multi Point\AP\2.PNG

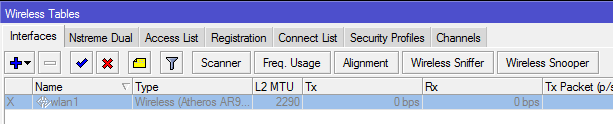

4. pilih menu wireless lalu aktifkan wlan1 dengan cara menekan ikon ceklis untuk mengaktifkan wlan1.
D:\Data Ana\DATA BARU\JNIRKABEL\ZAINUN\Lab 2 Wireless Access Point to Multi Point\AP\4.PNG

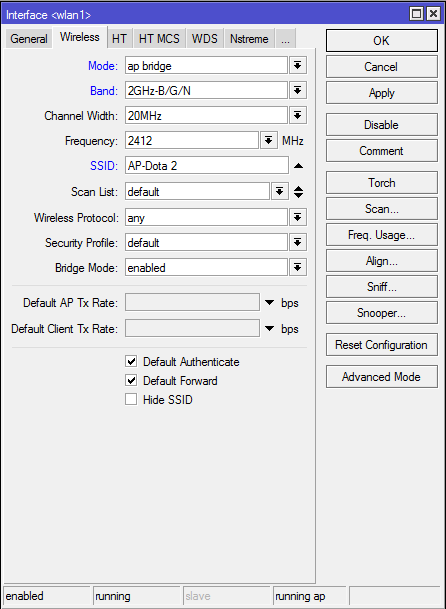

5. kemudian klik 2x pada wlan1. Ubah mode dan band, untuk SSID diisi bebas.
D:\Data Ana\DATA BARU\JNIRKABEL\ZAINUN\Lab 2 Wireless Access Point to Multi Point\AP\5.PNG

6. tambahkan IP Addres untuk wlan1, pilih menu IP lalu pilih Address.
D:\Data Ana\DATA BARU\JNIRKABEL\ZAINUN\Lab 2 Wireless Access Point to Multi Point\AP\6.PNG

Routerboard Client
1. pilih menu wireless, kemudian aktifkan wlan1 dengan cara menekan ikon ceklis

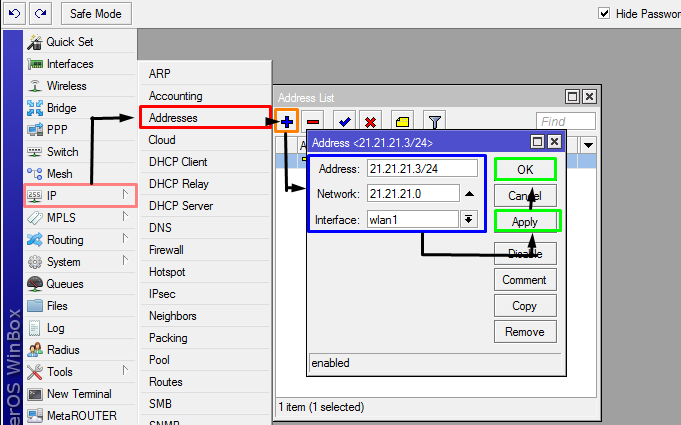

2. pilih menu IP → Address tambahkan IP Address wlan1
D:\Data Ana\DATA BARU\JNIRKABEL\ZAINUN\Lab 2 Wireless Access Point to Multi Point\Station\1.png

3. lakukan ping
D:\Data Ana\DATA BARU\JNIRKABEL\ZAINUN\Lab 2 Wireless Access Point to Multi Point\Station\2.png

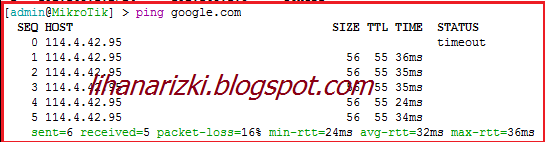

4. Lakukan “ping google.com” jika berhasil maka routerboard sudah bisa terhubung ke internet.


Selesai.
