Lab 3 Wireless (Management Access)


Konsep Dasar
Management access adalah sebuah pengaturan (manage) pada setiap router dimana kita dapat melakukan manage kepada setiap router yang terhubung dengan router tersebut. Dalam kasus ini sebuah router dengan mode AP-Brigde terhubung dengan 2 client dan hanya boleh 1 client saja yang terhubung dengan router AP kita. Fitur Access list dapat membantu kita dalam melakukan konfigurasi ini.
Langkah-langkah
Routerboard Access Point

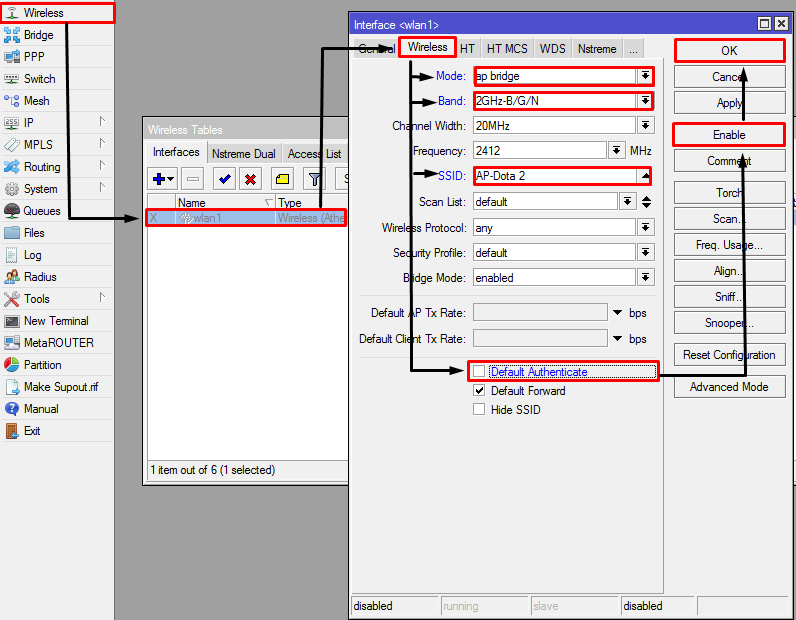

  1. Langkah pertama, aktifkan interface Wireless LAN (WLAN) dengan cara klik Menu Wireless → klik wlan1 → klik ikon ceklis. Selanjutnya pada Tab Wireless, ubah mode menjadi AP Bridge, Band menjadi B/G/N, SSID nya terserah. Pada default Authanticate di Unceklis.
D:\Data Ana\DATA BARU\JNIRKABEL\ZAINUN\Lab 3 Wireless Access Management Static\AP\3.png

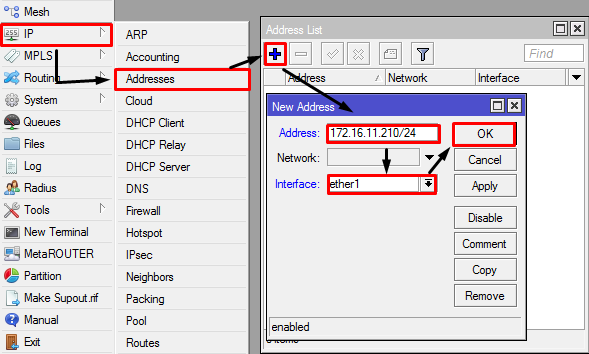

  1. Kemudian atur IP Address pada ether 1 yang terhubung langsung dengan internet.
D:\Data Ana\DATA BARU\JNIRKABEL\ZAINUN\Lab 3 Wireless Access Management Static\AP\1.png

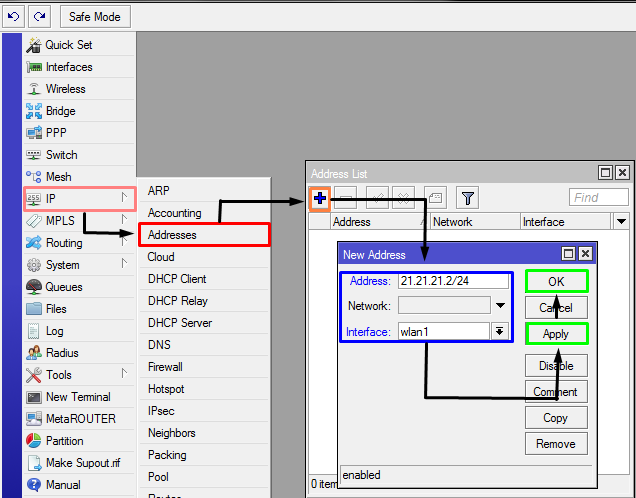

3. Beri IP juga pada interface wlan1
D:\Data Ana\DATA BARU\JNIRKABEL\ZAINUN\Lab 3 Wireless Access Management Static\AP\4.png

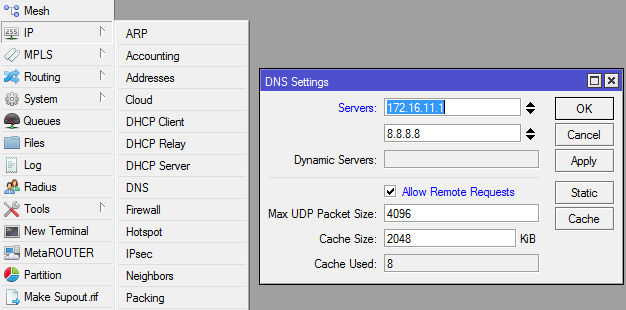

4. Jika interface ether 1 sudah diberikan IP, sekarang setting DNS nya ke DNS google yaitu 8.8.8.8 dengan menceklis “Allow Remote Requests.

5. Kemudian pada firewall NAT, klik ikon “+” → pada Chain : srcnat & pada Out-interface : ether1 → tab action : Masqurade → Apply dan OK. Untuk membagi internet ke client.

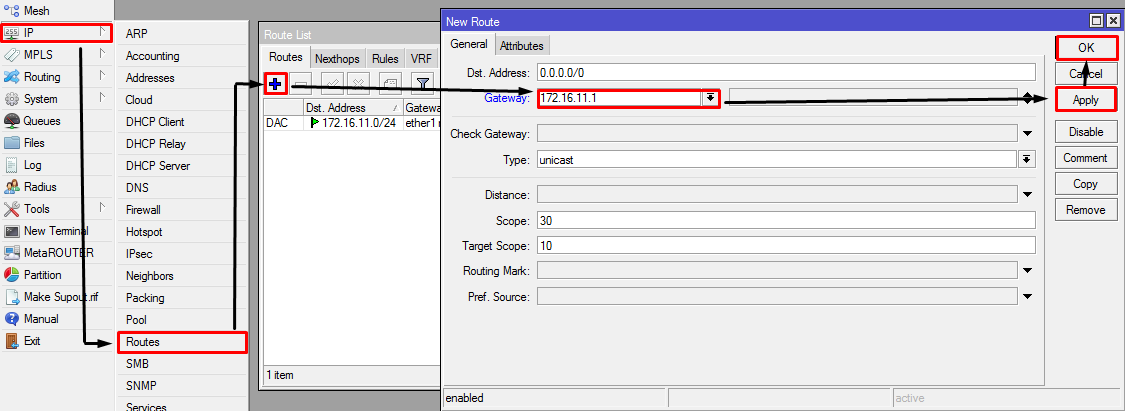

6. Setelah itu masukkan gateway dengan cara pilih menu IP → Routes → klik ikon “+” → isikan IP Gateway → Apply & OK. Fungsinya agar routerboard dapat terhubung ke internet (public).
D:\Data Ana\DATA BARU\JNIRKABEL\ZAINUN\Lab 3 Wireless Access Management Static\AP\2.png


Routerboard Client

  1. Sama seperti konfigurasi pada routerboard AP, setting pengaktifan interface wireless.
2. Jika sudah berikan IP Address pada interface WLAN.

3. Selanjutnya lakukan access management pada access point.
Klik pada wireless, klik Registration, klik 2x pada mac address yang ingin kita daftarkan → klik copy to access list. Nanti ada MAC Address dari Client yang Connect.

SELESAI.
